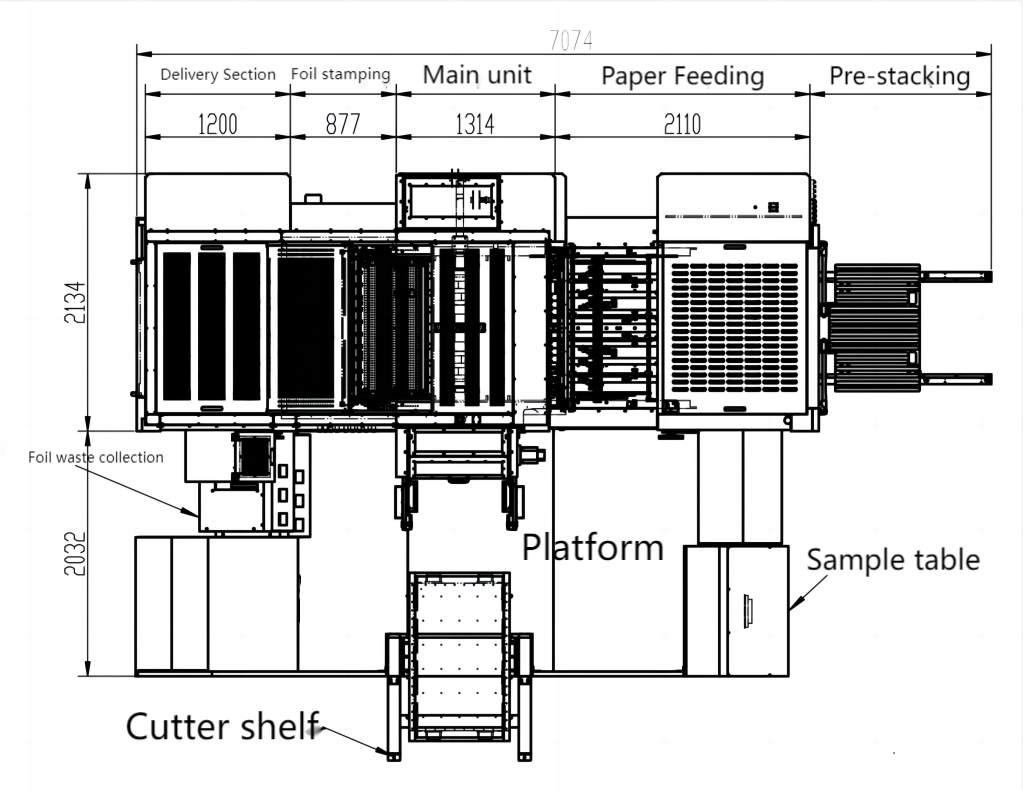

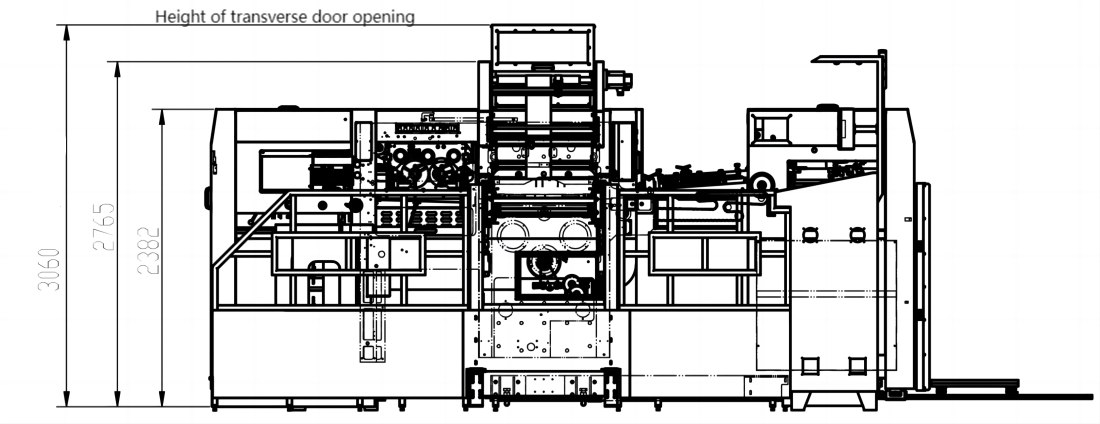

Machine à coupure à chaud et à découper automatique AEM-1050T

La machine automatique d'estampage à chaud et de découpe est utilisée pour l'estampage à chaud et la découpe divers papier, carton, carte ondulée, drap en plastique (comme PVC, PP), avec fonction de l'estampage chaud en aluminium, de la coupe et du plis et du gaufrage. Il adopte le moteur du serveur pour contrôler l'estampage, l'alimentation et la collecte de papier d'aluminium. Le système de contrôle de la température a une zone de chauffage, un réglage de la température séparément et un contrôle thermostatique.

Sécurité, économie d'énergie, efficace

1. Platen Press est motivé par Taiwan TECO MOTEUR principal avec Panasonic onduleur; Le fonctionnement de la machine complète est contrôlé par Système de contrôle centralisé PLC qui peut examiner automatiquement l'état de travail et tester le statut inhabituel ainsi que d'enregistrer les conditions de fonctionnement. Selon le Europe Safety Standard, nous concevons raisonnablement pour rendre la combinaison parfaite de l'opérabilité et de la sécurité.

2 Système d'alarme avancé du démarrage rappellera à l'opérateur de quitter la zone dangereuse. Détectant automatiquement le processus entier, si un dysfonctionnement, un non-papier ou un papier coincé, l'embrayage pneumatique se séparera et s'arrêtera automatiquement, ce qui réduira le gaspillage de papier, protégera le personnel et l'équipement.

3. Elaborer pré-piétinerélégant appareil et Appareils non-stop d'alimentation en papier Réduisez le temps d'empilement, améliorez l'efficacité de la machine et augmentez vos revenus.

4. sélectionné Européen, japonais, Taiwan Electrical et composant pneumatiques Améliorez la stabilité de la machine et réduisez la fréquence de l'inanimation.

5. Le mainframe et la base adoptent du graphite sphéroïdal à haute résistance Iron QT500-7 qui est traité avec précision par le centre de contrôle numérique, garantit que la machine s'exécute de manière stable en cas de pression importante. Les noyaux de la machine à presse de plaques tels que le vilebrequin, le pignon de vers, sont tous en acier en alliage de haute classe importé, qui sont traités par extinction et trempage à haute température avec une longue durée de vie.

6. Le système de lubrification pour les pièces de base est équipé d'un dispositif d'affichage pour la pression d'huile et le dispositif alarmant pour une pression insuffisante d'huile et d'air.

7. Afficher à long terme et complet entrainement technique ainsi qu'une invite Gratuit se maintient pour un an, garantir que nos clients peuvent maîtriser pleinement la technologie de production de notre équipement. Notre machine est avec une conception parfaite, une installation précise, une stabilité élevée, une haute sécurité, un faible bruit.

Section d'alimentation en papier: table de mangeoire et de convoyeur

1. La plaque murale de mangeoire est faite de fonte, qui est plus stable tout en fonctionnant à grande vitesse.

2. Précision de la tête de charge (pompe à vide Becker) avec souffleur de double côté: Convient à la fois pour le carton et la carte ondulée. Il a 4 buses d'aspiration 4 buses d'alimentation, et l'angle et la hauteur des buses peuvent être ajustés en fonction des différentes formes de papier.

3.Feder Head (vers l'avant / vers l'arrière) L'alignement de la pile (gauche / droite) peut être ajusté par moteur, il vous suffit d'appuyer sur les boutons pour régler.

4. Détecteur à double feuille électra-mécanique,

5. Table du convoyeur de type de pente avec des rouleaux de presse anti-PU et les roues de la brosse convient beaucoup plus pour nourrir du papier mince en état de course à grande vitesse.

6. Posé latérale du côté double (tirer et pousser) et la précision de garantie de la pose avant de la position de la feuille.

7. Papier de biais et fonction de détection de papier accumulée et fonction d'arrêt automatique: Lorsque les capteurs détectent le papier est biaisé ou accumulé avant d'être livré à la section de presse de la plaque, la machine s'arrête.

8. Dispositif tampon pneumatique de courroie de convoyeur: Lorsqu'il est à grande vitesse, il aide le papier à être livré en douceur en alimentant la courroie.

9. Structure d'alimentation en papier non-stop et palette pré-emballée de type rail guide améliorent en grande partie l'efficacité.

Section de presse du plateau

1. Le corps principal adopte le fer ductile à haute résistance QT500 avec un processus de coulée spécial. Le vilebrequin en alliage Ni-Cr-MO avec traitement spécial du processus d'artisanat et un super ver et un équipement.

2. Le moteur d'huile automatique à haute pression avec filtre et ventilateur de refroidissement recycle l'huile pour lubrifier les principales pièces de transmission (vilebrequin, ver et engrenage). Et la pompe à huile automatique lubrifie toutes les pièces nécessaires (équipement, chaînes, etc.)

3. Big volant avec l'embrayage pneumatique garantit une haute précision lorsque la machine est à grande vitesse en marche.

4. Pression automatique du système de réglage de la coupe de la matrice, l'opérateur a juste besoin de régler la valeur sur l'écran tactile pour régler la pression.

5. Design des humains pour la plaque de matrice et de doublure (acier au manganèse, HRC50-53). Le cadre de matrice peut être renversé et verrouillé pneumatiquement.

6. Indexeur de came de haute précision avec limiteur de couple et courroie synchrone pour contrôler les barres de prédication pour fournir du papier en position précise de manière stable lorsqu'il est à grande vitesse.

7. Grippers en alliage Ti-Al à haute résistance et chaînes résistantes à l'usure pour Gripper Bar

Unité d'estampage en feuille

1. PC de tablette industrielle, données d'entrée à l'écran tactile, réalisez l'optimisation automatique du programme, enregistrant des feuilles.

2. Adoptez le système de contrôle du servomoteur pour l'estampage, l'alimentation et la collecte de papier d'alimentation avec précision.

3. Séparer la température de réglage de 12 surface de chauffage, contrôle thermostatique.

4. Système de contrôle de la pression électronique, pendant l'estampage à chaud, s'il n'y a pas de papier, il n'y a pas de pression.

6. La plaque en nid d'abeille résistante à la chaleur est fabriquée par un matériau spécial.

7. Mécanisme d'alimentation en feuille de type tiroir améliore l'efficacité et assure la sécurité.

8. Full transversal et longitudinal séparez le dispositif de soufflage et le système de détection de rupture en papier d'aluminium.

9. Dispositif de recyclage des déchets séparé et boîte de recyclage.

10. Assiette en nid d'abeille (en option)

11. Stand de plaque supplémentaire (facultatif)

Section de livraison de papier

1.Parmage d'alignement automatique, souffleur d'air réglable et brosse à cheveux garantissent le tas de papier en bon état, peu importe que le papier soit épais ou mince.

2.Parpin de prévention de l'avion: La feuille est déplacée vers le haut avec la barre de grippe; Le capteur de détection sera initié et la machine s'arrêtera.

3. Le dispositif automatique de livraison de papier non-stop est contrôlé par moteur; Il vous suffit d'appuyer sur le bouton pour le faire fonctionner.

4.Tag Insérer le périphérique (1 set) pour enregistrer la quantité de feuilles.

Boîte électrique et système de commande

1. Les commandes d'interface sont intégrées et de nombreuses commandes de commutation électrique sont définies dans l'écran de fonctionnement, ce qui est un fonctionnement facile et une compréhension facile.

2.PLC Le système de contrôle central peut examiner automatiquement l'état de travail et tester l'état inhabituel ainsi que d'enregistrer les conditions de fonctionnement.

3. Fonction de diagnostic de problème sur l'écran tactile, si des problèmes se produisent, vous pouvez vérifier l'écran tactile pour le trouver.

4. Chinois, anglais ou autre n'importe quelle langue (facultative) sur l'écran tactile

5. Les composants électriques et les circuits électriques sont en accord avec la norme de sécurité américaine en Europe.
