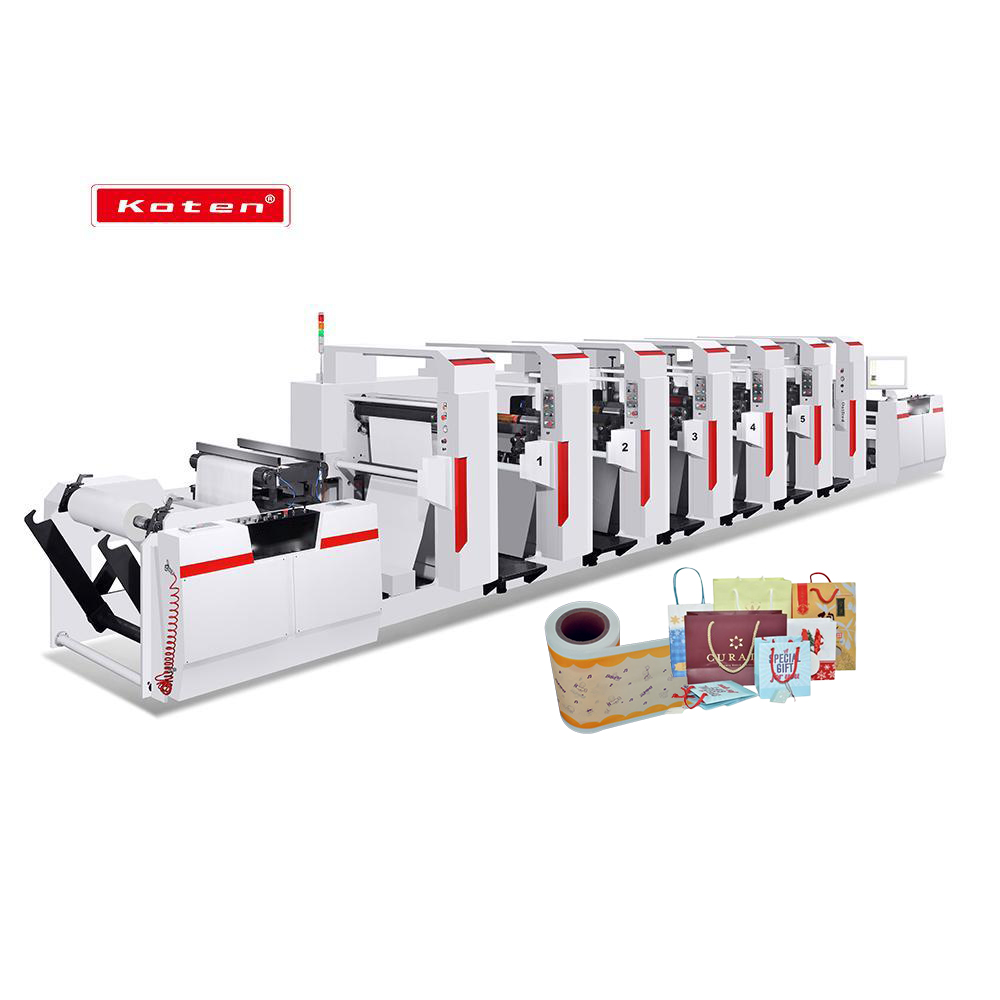

Rzj-41300A Type d'unité Machine d'impression flexographique
La machine d'impression flexographique comprend principalement 7 unités: unité de détention, unité de commande de tension, une unité de traction, unité d'impression, une unité de traction de rembobinage et une unité de rembobinage. La machine entière est contrôlée par PLC. Facile à utiliser. Il s'agit d'un équipement idéal pour l'impression en papier et en plastique. Cette machine convient à l'imprimerie en papier, à l'impression en carton en papier, à l'impression de lait, à l'impression en sac en papier, à l'impression en papier marron et ainsi de suite
Présentation du produit
1 、 unité d'alimentation
1) Le cadre du dispositif en alimentation appartient à la voie de chargement de la tige d'air.
2) Flatulence Air Arbre de chargement.
3) Le rembobinage utilise le frein magnétique en poudre, le contrôle automatique des tensions.
4) Alarme du changement de matériau (alarme automatique lorsque le diamètre de rembobinage est trop petit.)
5) Dispositif d'arrêt des freins en papier.
6) équipé d'une jauge de l'inflator.
7) Système de correction d'erreur: Corrigez automatique la position du papier.
8) Dispositif de précipitation électrostatique.
9) Dispositif de chargement et de déchargement hydraulique.
2 、 unité de traction de détention
1) L'unité de traction de se dérouler prend entièrement des murs doubles en fer allié.
2) Les rouleaux à double caoutchouc appuyez sur du papier, des composants pneumatiques et des pièces contrôlent la pression.
3) Système de contrôle des tensions pour assurer la précision de l'enregistrement.
3 、 Unité d'impression (4 ensembles)
1) L'unité d'impression prend des murs doubles en fer allié.
2) Le moteur prend le contrôle de la conversion de fréquence, l'unité de transmission est la courroie de distribution.
3) Utilisez un rouleau en céramique pour l'encre, un système de grattage de réserve à lame unique.
4) Modes d'enregistrement: enregistrement automatique vertical; enregistrement manuel horizontal.
5) Le rouleau en céramique et le rouleau de plaque prennent un système d'impression pneumatique, séparation automatique pour l'arrêt.
6) Le système d'alimentation automatique de l'encre assure la cohérence de l'encre par recyclage de l'encre.
7) Changer le rouleau de plaque et la boîte à encre en acier inoxydable sans aucun outil.
8) Fonction automatique de la plaque de nettoyage: Chaque fois de l'arrêt lorsque le rouleau en céramique se sépare, le rouleau de plaque continuera de rouler pour transmettre de l'encre d'impression en papier. Ainsi, il maintient le nettoyage des plaques.
9) Le moteur indépendant entraîne un rouleau en céramique pour empêcher le temps d'arrêt de l'encre.
10) Dispositif à rouleau inférieur.
4 、 Unité de traction de rembobinage
1) L'unité de traction de rembobinage prend entièrement des murs doubles en fer allié.
2) Les rouleaux à double caoutchouc appuyez sur du papier, des composants pneumatiques et des pièces contrôlent la pression.
5 、 Unité de rembobinage
1) Le cadre du dispositif en alimentation appartient à la voie de rembobinage de l'axe de flatulence.
2) Voie de chargement des axes de flatulence.
3) Drives du moteur rembobinant à la tenue de la tension étroite.
4) équipé d'une jauge de l'inflator.
5) Rewinding bouclé.
6) Dispositif de chargement et de déchargement hydraulique.
5 、 Unité de rembobinage
1) Le cadre du dispositif en alimentation appartient à la voie de rembobinage de l'axe de flatulence.
2) Voie de chargement des axes de flatulence.
3) Drives du moteur rembobinant à la tenue de la tension étroite.
4) équipé d'une jauge de l'inflator.
5) Rewinding bouclé.
6) Dispositif de chargement et de déchargement hydraulique.
6.
1) Système de sécheuse indépendante, Voie de chauffage électrique.
2) Un radiateur infrarouge à ondes courtes dans l'armoire de sécheuse, lampe IR (température réglable)
3) Réglage du dispositif de l'entrée d'air et de la sortie.
4) Émissions de gaz d'échappement par Exhauster.
7. Unité de contrôle
1) PLC contrôle toute la machine avec une fonction d'autodiagnostic.
2) Écran les contrôles d'entrée de texte et affiche l'état de travail de la machine.
3) Le moteur de l'onduleur contrôle l'unité de traction.
4) Le rembobinage utilise le frein magnétique en poudre, le contrôle automatique des tensions.
5) Les commandes de vitesse du cycle proche de l'onduleur rembobinent pour faire le roulement même.
6) Le séchoir IR se divise en un contrôle large et étroit de largeur.
7) Alarme du changement de matériau (alarme automatique lorsque le diamètre de rembobinage est à petit)
8) Contrôle d'arrêt automatique pour l'alimentation et la sortie.
9) Système d'arrêt automatique lorsqu'il termine la sortie prédéfinie.
10) Compteur automatique des compteurs.
11) Réglage de la vitesse à plusieurs points.
paramètres du produit
Max. Diamètre de rembobinage / se dérouler | φ1524m |
Diamètre intérieur du noyau papier | 3 "ou 6 " |
Max. Largeur du web | 1320 mm |
Répétition d'impression | 380-1200 mm |
Épaisseur de plaque | 1,7 mm |
Épaisseur du ruban de montage de la plaque | 0,38 mm |
Exactitude de l'enregistrement | ± 0,12 mm |
Poids du papier d'imprimante | 80-230 g / ㎡ |
Gamme de contrôle de la tension | 10-50 kg |
Max. Vitesse de la machine | 180m / mi |
Pouvoir total | 120 kW |
Lester | 11500kg |
Dimension | L12950 mm * W3950mm * H1700mm |
