Machine de tranche de planche K21A (automatique)
Complétez automatiquement la coupe de la carte verticale et la coupe horizontale de la carte, une seule personne doit fonctionner, ce qui peut réduire 3 à 5 personnes, réduire les liaisons de manipulation intermédiaire, décharger et concentrer automatiquement le transport des restes et terminer automatiquement la pile de produits finis.
• Avec la fonction d'échelle de réglage du riur numérique, la taille des entrées de l'ordinateur pour améliorer la précision.
• L'ensemble du plateau des planches est nourri automatiquement.
• La carte à barres longues est automatiquement transmise à la coupe horizontale une fois la première coupe terminée;
• Une fois la deuxième coupe terminée, les produits finis sont empilés dans le plateau entier;
• Les restes sont automatiquement déchargés et concentrés sur une prise pour l'élimination des restes pratiques;
• Processus de fonctionnement simple et convivial pour réduire le processus de production.
• Le dispositif d'alimentation en huile centralisé automatique est utilisé pour lubrifier en temps opportun et quantitativement chaque pièce.
• Il a adopté le contrôleur PLC et HMI, ce qui le rend plus vivant et convivial dans son fonctionnement.

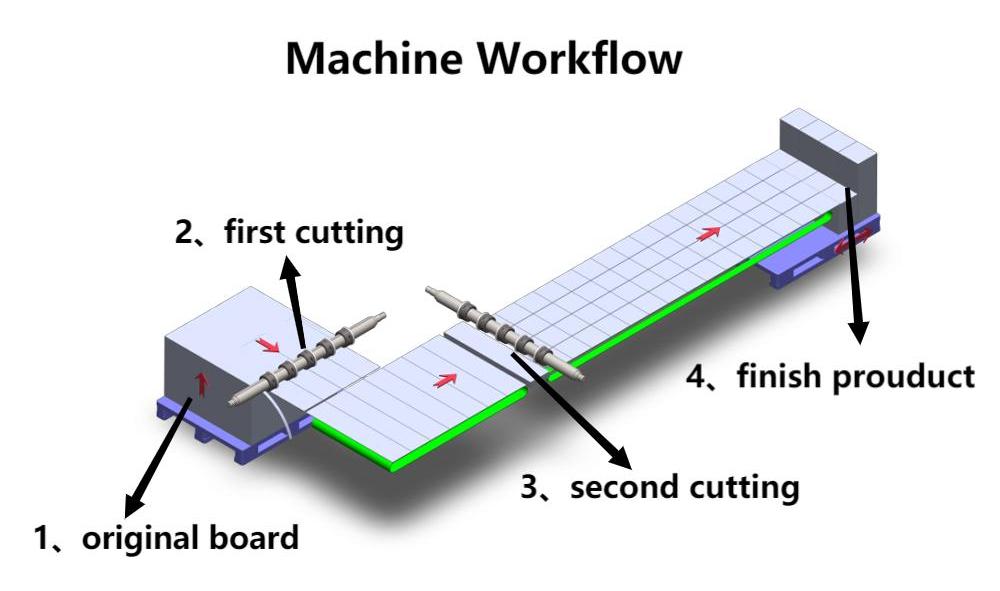

Flux de travail de la machine

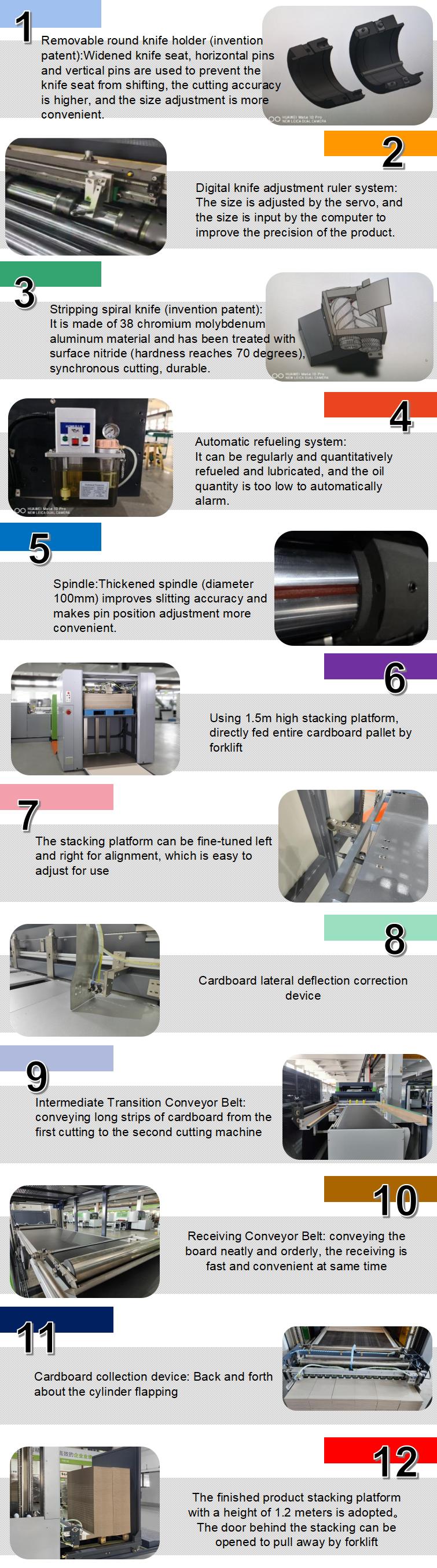

Avantage de la machine
Paramètres du produit
Modèle | K21a |
Taille du carton d'origine
| Première coupe: min. 750 * 750 mm, max. 1350 * 1150 mm |
Deuxième coupe: min. 750 * 150 mm, max. 1150 * 450 mm |
Taille finie | Largeur: min. 85 mm, max. 600 mm |
Longueur: min. 150 mm, max. 450 mm |
Épaisseur de planche | 1 à 4 mm |
Vitesse de la machine （Capacité de l'alimentation du conseil d'administration）
| Max. 30heets / min |
Vitesse de la machine （Capacité de la mangeoire à bande）
| Max. 100m / min |
Précision | ± 0,1 mm |
Tension | 380 V / 50Hz / 3p |
Dimensions de la machine (l * w * h) | 11000 × 6700 × 2200 mm |
| Remarque: La vitesse de la machine dépend de la taille, du matériau, etc. |
Configuration
Configuratio | Origine | Modèle de marque |
| Changer de source d'alimentation | Taiwa | Delta |
Relais | Japon | Omron |
| Moteur de réduction de la vitesse | Taïwan | Tunglee |
Appareil à basse tension | Amérique | Eaton |
Interrupteur photoélectrique | Allemagne | MALADE |
| Détecteur de proximité | Allemagne | Turck |
Pompe à vide | Japon | Orion |
Vis / rail de guidage | Taïwan | TBI |
Cylindre pneumatique | Taïwan | Airtac |
Palier | Allemagne | Igus |
Application
