Machine de découpe automatique en papier à rouleaux rotatifs

  • DP-A4055

  • Koten

  • DP-A4055

  • Négocier

  • 1 jeu

  • T / t, l / c.

  • 30sets / mois

  • Par de forts caisses en bois maritimes.

  • Dans les 60 jours après avoir obtenu le dépôt.

  • Chine

  • 3584

État de disponibilité:
Quantité:
sharethis sharing button

12-7-06

Introduction.

La machine à découper à rouleau doit couper le papier avec le moule. Il peut être appliqué sur du papier normal, du papier revêtu et du carton (le papier suivant ne peut pas être traité: papier composite (recouvert de polypropylène) ou un film plastique). Vitesse  peut atteindre 6000 cycles par   heure. Il peut éliminer automatiquement les déchets, facile à utiliser et gagner du temps avec le travail efficace.

1. Console de fonctionnement

La configuration et le contrôle peuvent être effectuées à travers l'écran tactile intuitif. Après avoir réglé la matrice supérieure et inférieure, le système peut être configuré en entrant simplement la taille de la feuille et la taille du produit. Les illustrations graphiques à l'écran sont simples et faciles à comprendre.

2. Section d'alimentation

L'alimentation de la courroie à vide permet une alimentation supérieure avec une configuration et un fonctionnement faciles. Un capteur à ultrasons est utilisé pour la détection de double alimentation sur une large gamme de substrats.

3. Section de transport

Les feuilles sont enregistrées par ceinture à vide et la position est fermement fixée avec des rouleaux de grippe pour une finition de haute qualité. Les rouleaux de pinceau à moteur de servomoteur garantissent la position de coupure de dépérisation sans effectuer une vitesse de traitement.

4. Coupe de la matrice

Rouleau supérieur magnétique rigide et rouleau d'enclume inférieur solide Assurent la coupe de la matrice de haute qualité. La section de coupe de matrice de conception unique permet un réglage de matrice facile et rapide. Une épaisseur de 0,6 mm et 0,8 mm / 0,0236 ’et 0,0315’ de plaques de matrice flexible peut être utilisée.

5. séparateur

Le séparateur supprime les déchets du produit fini et le livre au bac de déchets. Les épingles de séparateur à air-cylindre et les jets SIR peuvent être utilisés en fonction de la taille des déchets.

6. Section de livraison

Les produits finis sont livrés sur le convoyeur motorisé. Le mouvement du convoyeur intermittent maximise l'opération continue dans un petit espace. L'écart peut être ajusté en fonction de la taille du produit pour une manipulation facile.

7. Système multifonctionnel Couture de matrice 、 Couper des baisers Coupez 、 Répéter la coupe

8. Machine de découpe rotative (max.400x550 mm) - Ti-cutter rotarien conçu pour répondre à la demande croissante.

9. Coupe flexible du substrat, pli, perforation, limon, punch de trou et coin rond dans divers substrats jusqu'à 0,5 mm (uniquement pour la coupe de la filière) pour les feuilles imprimées numériques et décalées.

10. Un passage à l'alimentation du traitement, une coupe et une séparation de matrices sont obtenus en un pass à une vitesse de 6 000 cycles par heure.

11. Économisez le coût de la fabrication de la fonctionnalité de servomoteur "Repeat Register " conçue à un conçu de Die.

12. Le fonctionnement simple et facile réduit les étapes de main-d'œuvre coûteuses et augmente la productivité.

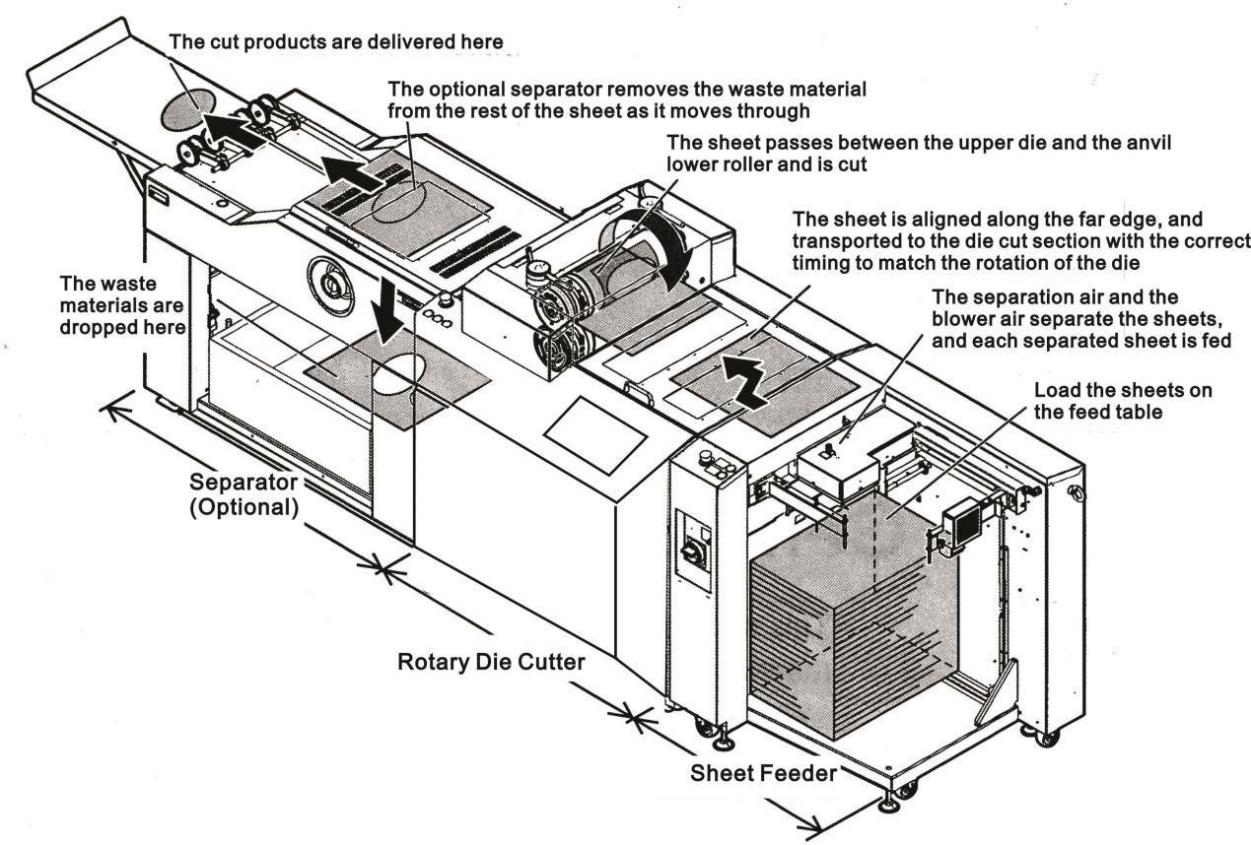

A. Flux de feuille.

Cette section décrit le flux de feuille de l'unité d'alimentation à travers le coupe-matrice et le séparateur. Le séparateur sépare le produit coupé de la feuille.

图片 1 (2)

Spécifications principales.

Spécifications DP-4055

Système d'alimentation en feuille

Ceintures d'alimentation sous vide


Taille de la feuille (avant le traitement)



Largeur x longueur

 Max.400x550mm / 15.74x21.65


Min.200x275mm / 7.88x10.83


Coupez la taille du produit, la taille peut être limitée en fonction de la forme de la forme et de la plage de poids en feuille.

 séparateur


Max.376x530mm / 14.8x20.8


Min.50x80 mm / 1.97x3.15

Sans séparateur


Max.384x530mm / 15.1x20.8

Min. Selon la forme de la matrice

Matériau transformé

Papier normal, papier enduit, carton




Épaisseur de matériau

127,9 à 400gsm

0,5 mm / 0,019 Coupe de matrice: max.0,5 mm / 0,019

0,8 mm / 0,031 (en cas de hauteur de lame: 0,8 mm / 0,031)

0,3 mm / 0,001 Coupe de matrice: max.0,3 mm / 0,001

0,6 mm / 0,023 (en cas de hauteur de lame: 0,6 mm / 0,023)

0,4 mm / 0,015 Crassement: max.0,4 mm / 0,015

0,8 mm / 0,031 (en cas de hauteur de lame: 0,8 mm / 0,031)

Hauteur de pile d'alimentation

500 mm / 19,68

Die supérieure de taille

Max.400x560mm / 15.74x22.04 min.160x100mm / 6.30x3.94

Hauteur de lame de coupe supérieure

0,6 mm ou 0,8 mm / 0,0236 ou 0,0315

Vitesse de production

6000 个

6000 cycles par heure

Tension / fréquence

200-240V , 50 / 60Hz monobile 200 à 240 V, 50 / 60Hz

Poids de la machine

Avec séparateur: 1200 kg sans séparateur: 900kg


 Configuration:

NON.

Configuration

Marque

1.

Écran tactile de 10 ’

UN B

2

Système de contrôle

UN B

3 et 3

Module d'extension

UN B


4

Module de puissance

UN B

5

Module de communication

UN B

6.

Couverture de fin

UN B

7.

Servomoteur

Panasonnique

8

Servo-conducteur

UN B

9.

Câble servo

UN B

dix.

Échange

UN B

11

Câble de communication

UN B

12

Encodeur

UN B

13

Module d'accès à l'encodeur

UN B

14

Transducteur

UN B

15

Passage

Kinco

16

Fouet de communication x2

Panasonnique

17

Moteur pas à pas

Kinco


Chargement de conteneurs de machines Koten.

光影 魔术手 拼图
140 Pays Clients qui ont des machines de marque Koten jusqu'en 2019.

1

FAQ.

1. Pourquoi nous choisir de coopérer?
Prix ​​d'usine, Conditions de paiement flexibles et équipe d'inspection de qualité professionnelle qui a la garantie des machines, du service de vente à temps et plus de 15 ans d'expérience pour l'exportation. La réputation et la qualité sont ce que nous considérons tout le temps.


2. Garantie.

Il y a une garantie de 12 mois de chaque machine de marque Koten depuis que le client a obtenu la machine. En moins d'un an, les pièces de rechange endommagées peuvent être modifiées gratuitement et nous fournissons un support technologique à vie en ligne.


3. Délai de livraison.

Dans les 7-30 jours après avoir obtenu le dépôt. Dépend de différentes machines.


4. Quel est votre package?

Ce que nous utilisons, ce sont de solides étuis en bois marins. Chaque machine sera protégée par l'huile anti-rusée avant de mettre dans le boîtier et il y a des dessiccants qui seront emballés dans la machine ensemble.


5. Avez-vous un service d'installation et de formation si nous avons acheté les machines de votre entreprise?

Le service de formation sera effectué par notre concessionnaire d'agence dans certains pays. Si les clients nous demandent d'envoyer notre ingénieur à leur pays pour l'installation et la formation, les clients doivent prendre tous les coûts nécessaires, comme les billets de vol de retour, l'hôtel, la nourriture et le salaire USD100 / jour. Si le client envoie son ingénieur à notre usine pour la formation, il est gratuit.


6. Avez-vous vendu des machines à notre pays?

Nous devons dire qu'il y a 140 clients de pays qui ont les machines de marque "Koten " jusqu'en 2019. PLS vérifiez auprès du directeur des ventes pour obtenir plus d'informations si vous avez besoin des commentaires des machines.


7. Quelles sont vos conditions de paiement?

T / t. Si le montant inférieur à 30 000,00 USD, 30% payé à l'avance comme acompte, 70% de solde payé avant expédition.
L / c. Si le montant des ventes supérieur à 30 000,00 USD, 30% payé par T / T comme dépôt, 70% de solde payé par L / C irrévocable à vue.
En espèces, par Western Union, les cartes de crédit sont acceptables.
Un pays spécial comme le Bangladesh ou l'Algérie peut être disponible pour 100% par L / C irrévocable à vue.


8. Qu'est-ce que votre entreprise peut offrir?

Livre d'exercices fabriquant des solutions.
Livres de couverture souples fabriquant des solutions.
Livres de couverture durs créant des solutions.
Livres en spirale créant des solutions.
Solutions de conversion de post-pression et de papier.
Solutions de fabrication de boîtes en papier.
Solutions de fabrication de boîtes rigides.

Solutions de fabrication de sacs en papier.


Expositions et fusion des clients.
