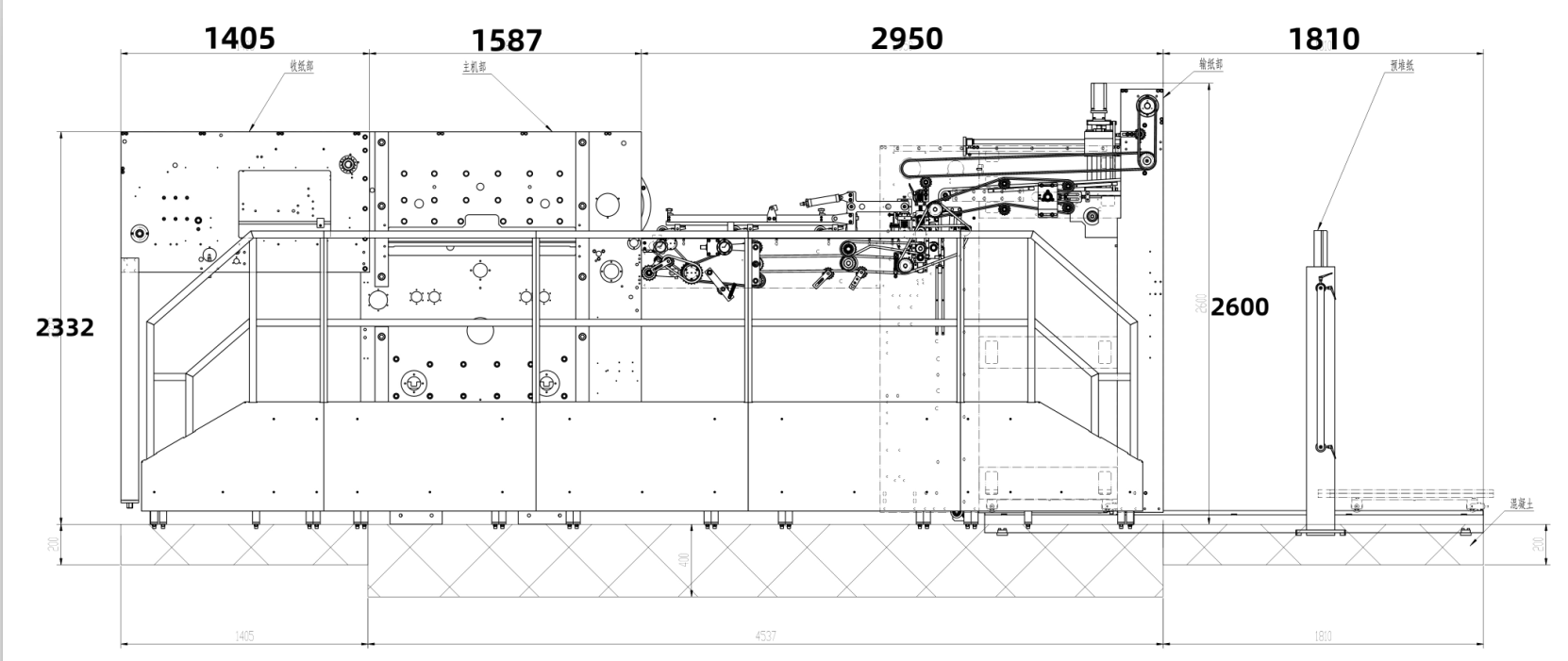

Machine de découpe et de plis AEM-1300/1500/1650 (Q) AEM-1300/1500/1650

AEM-S (Q) La machine à découper automatique des plaques est utilisée pour la découpe de la découpe divers papier, carton, carte ondulée, avec fonction de coupe, de plis et de gaufrage.

Sécurité, économie d'énergie, efficace

1. Platen Press est motivé par Taiwan TECO MOTEUR principal avec Panasonic onduleur; Le fonctionnement de la machine complète est contrôlé par Système de contrôle centralisé PLC qui peut examiner automatiquement l'état de travail et tester le statut inhabituel ainsi que d'enregistrer les conditions de fonctionnement. Selon le Europe Safety Standard, nous concevons raisonnablement pour rendre la combinaison parfaite de l'opérabilité et de la sécurité.

2 Système d'alarme avancé du démarrage rappellera à l'opérateur de quitter la zone dangereuse. Détectant automatiquement le processus entier, si un dysfonctionnement, un non-papier ou un papier coincé, l'embrayage pneumatique se séparera et s'arrêtera automatiquement, ce qui réduira le gaspillage de papier, protégera le personnel et l'équipement.

3. Elaborer pré-piétinerélégant appareil et Appareils non-stop d'alimentation en papier Réduisez le temps d'empilement, améliorez l'efficacité de la machine et augmentez vos revenus.

4. sélectionné Européen, japonais, Taiwan Electrical et composant pneumatiques Améliorez la stabilité de la machine et réduisez la fréquence de l'inanimation.

5. Le mainframe et la base adoptent du graphite sphéroïdal à haute résistance Iron QT500-7 qui est traité avec précision par le centre de contrôle numérique, garantit que la machine s'exécute de manière stable en cas de pression importante. Les noyaux de la machine à presse de plaques tels que le vilebrequin, le pignon de vers, sont tous en acier en alliage de haute classe importé, qui sont traités par extinction et trempage à haute température avec une longue durée de vie.

6. Le système de lubrification pour les pièces de base est équipé d'un dispositif d'affichage pour la pression d'huile et le dispositif alarmant pour une pression insuffisante d'huile et d'air.

7. Afficher à long terme et complet entrainement technique ainsi qu'une invite Gratuit se maintient pour un an, garantir que nos clients peuvent maîtriser pleinement la technologie de production de notre équipement. Notre machine est avec une conception parfaite, une installation précise, une stabilité élevée, une haute sécurité, un faible bruit.

Section d'alimentation en papier: table de mangeoire et de convoyeur

1. mangeur à double usage manuel-automatique: Certains papiers ne peuvent pas être alimentés par la tête du mangeoire en raison de la mauvaise qualité (hors de forme), l'opérateur peut les nourrir à la main tout en soulevant la tête.

2. PRÉCISION ENREGISTREMENT (pompe à vide Becker): Convient à la fois pour le carton et la carte ondulée. L'angle et la hauteur des buses peuvent être ajustés en fonction des différentes formes de papier.

3. Détecteur à double feuille électra-mécanique.

4. La table du convoyeur avec des rouleaux de presse anti-PU et les roues de la brosse garantisse une précision élevée d'alimentation du papier, la courroie du convoyeur peut être ajusté sans arrêt.

5. Possé latérale du côté double (tirer et pousser) et la précision de garantie avant de la position de la feuille.

6. Fonctionnement du papier biaisé et de la fonction de détection de papier accumulée et de la fonction d'arrêt automatique: Lorsque les capteurs détectent le papier est biaisé ou accumulé avant d'être livré à la section de presse de la plaque, la machine s'arrête.

7. Structure d'alimentation en papier non-stop et palette pré-emballée de type rail guide améliorent en grande partie l'efficacité.

8. Divers dispositifs d'ajustement fin sont faciles à régler la machine, garantit que le papier peut être livré avec précision.

Section de presse du plateau

1. Le corps principal adopte le fer ductile à haute résistance QT500 avec un processus de coulée spécial. Le vilebrequin en alliage Ni-Cr-MO avec traitement spécial du processus d'artisanat et un super ver et un équipement.

2. Le moteur d'huile automatique à haute pression avec filtre et ventilateur de refroidissement recycle l'huile pour lubrifier les principales pièces de transmission (vilebrequin, ver et engrenage). Et la pompe à huile automatique lubrifie toutes les pièces nécessaires (équipement, chaînes, etc.)

3. Big volant avec l'embrayage pneumatique garantit une haute précision lorsque la machine est à grande vitesse en marche.

4. Conception adaptée aux humains pour la plaque de matrice et de doublure (acier au manganèse). Le cadre de matrice peut être renversé et verrouillé pneumatiquement.

5. Indexeur de came de haute précision pour contrôler les barres de préhension pour livrer du papier en position précise.

6. Grippers en alliage Ti-Al à haute résistance et chaînes résistantes à l'usure pour Gripper Bar

Section de livraison de papier

1.Garmacs d'alignement automobile, souffleurs doubles et brosses capillaires garantissent le pile de papier en bon état, peu importe que le papier soit épais ou mince.

2.Parpin de prévention de l'avion: La feuille est déplacée vers le haut avec la barre de la grippe, le capteur de détection sera initié et la machine s'arrêtera.

3. Gripper Chains Protection Dispositif: Les capteurs sont connectés aux chaînes principales pour surveiller l'étanchéité des chaînes. Lorsqu'il est détecté pour être lâche, la machine sera arrêtée.

4. Le dispositif de livraison de papier non-stop.

5.Tag Insérer le périphérique (1 set) pour enregistrer la quantité de feuilles.

Boîte électrique et système de commande

1. Les commandes d'interface sont intégrées et de nombreuses commandes de commutation électrique sont définies dans l'écran de fonctionnement, ce qui est un fonctionnement facile et une compréhension facile.

2.PLC Le système de contrôle central peut examiner automatiquement l'état de travail et tester l'état inhabituel ainsi que d'enregistrer les conditions de fonctionnement.

3. Fonction de diagnostic de problème sur l'écran tactile, si des problèmes se produisent, vous pouvez vérifier l'écran tactile pour le trouver.

4. Chinois, anglais ou autre n'importe quelle langue (facultative) sur l'écran tactile

5. Les composants électriques et les circuits électriques sont en accord avec la norme de sécurité américaine en Europe.

Plaque de chauffage pour feuille en plastique (facultatif)

Pour la coupe de la feuille en plastique, comme le PVC, PP, la feuille d'animaux

1.Sévaluation de la température de réglage pour les zones de chauffage indépendantes, contrôle thermostatique.

2. La plaque de chauffage est fabriquée par résistance à la chaleur et en case à haute résistance RTCR0.8.

Section de strip-teaseuse (facultative)

1.Stripper est composé de trois images (cadre supérieur, moyen et inférieur) qui peut être retiré pour l'installation des broches.

2. barre des épingles ou assiette masculine pour le déshabillage des déchets.
