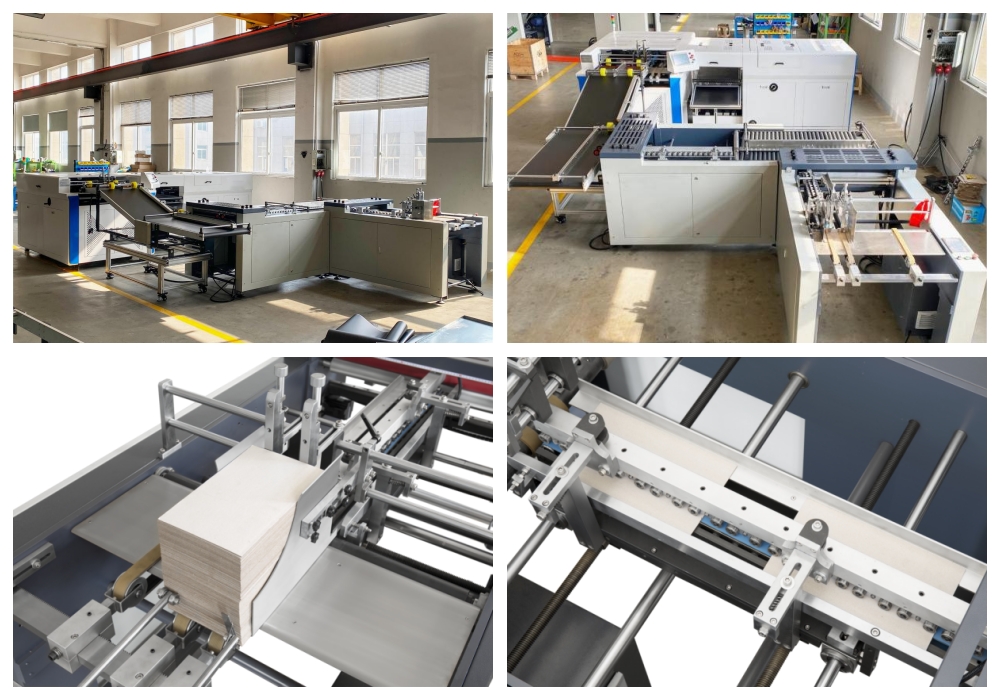

Machine de rainure en carton automatique pour une solution de fabrication de boîtes rigides （KR22A）
La première étape empilera le carton qui a été coupé dans le carton au carton pour transporter le carton. La machine utilise un carton de dessin inférieur automatique pour terminer la division
Le carton à fente passe par la courroie du convoyeur et est transporté vers la première machine de coupe en carton après une correction de déviation pour compléter la coupe en carton dans une direction.
Après avoir terminé la ligne sécante dans la première direction, il est transmis à travers une rotation à 90 degrés de la courroie du tapis roulant, puis transporté dans la deuxième ligne de carton sécante après correction de déviation pour compléter la ligne sécante de la ligne de carton dans l'autre sens.
Une fois la ligne sécante bidirectionnelle du carton terminée, elle est transportée dans la machine à fente Tic-Tac-Toe à travers la courroie du convoyeur, puis la fente et le chanfreinage du carton sont terminées via la machine à intervalle de tic-tac-toe , et le produit fini est sorti.
Caractéristique:
1 、 Utilisez la coupe traditionnelle du moule du carton pour passer à la méthode d'une coupe de couteau ronde servo
2 、 La longueur de la ligne de coupe est un ajustement numérique, l'opération est simple et facile à utiliser, et il n'est pas nécessaire de faire fonctionner l'expérience
3 、 Ligne de coupe des lignes verticales et horizontales terminées de l'achèvement sexuel
4 、 Coupez le carton, les lignes coupées et les fentes pour terminer la production, éliminant le lien de manipulation intermédiaire, ce qui réduit considérablement la main-d'œuvre.
Machine de coupe-planche
Taille du carton d'origine
≦ 1380 × 1380 mm
Taille du produit
W = 85-600 mm, l = 150-550 mm
Épaisseur de carton
1 à 4 mm
Vitesse de rotation
30-120m / min
Taille de la machine
3600 × 2200 × 1600 mm
Machine à moitié de la carte
Longueur sécante
10-120 mm
Précision de longueur sécante
± 0,5 mm
La rapidité
80-180pcs / min
Précision de l'équilibre sécable
± 0,1 mm (identique à la précision de la machine à fente)
Carton minimum
130 × 130 mm
Carton maximal
600 × 600 mm
Taille de la machine (longueur * largeur * hauteur)
2860 × 2850 × 1360 mm
Machine à rainure
Carton minimum
130 × 130 mm
Carton minimum
650 × 650 mm
Précision de longueur sécante
± 0,1-0,2 mm
Diplôme de rainure
80-140
épaisseur
1 à 4 mm
Nombre de couteaux par rang
4
La rapidité
50-80 mètre / min Or130-Piece / min (300 * 300 mm）
Taille de la machine (longueur * largeur * hauteur)
4000 × 2300 × 1520 mm
Configuration
Modèle de marque
Origine
capteur
Omron
JAPON
Appareil à basse tension
Eaton
Etats-Unis
interrupteur de bouton
Eaton
Etats-Unis
capteur photoélectrique
BANNIÈRE
Etats-Unis
moteur de vitesse
Tunglee
TAÏWAN
