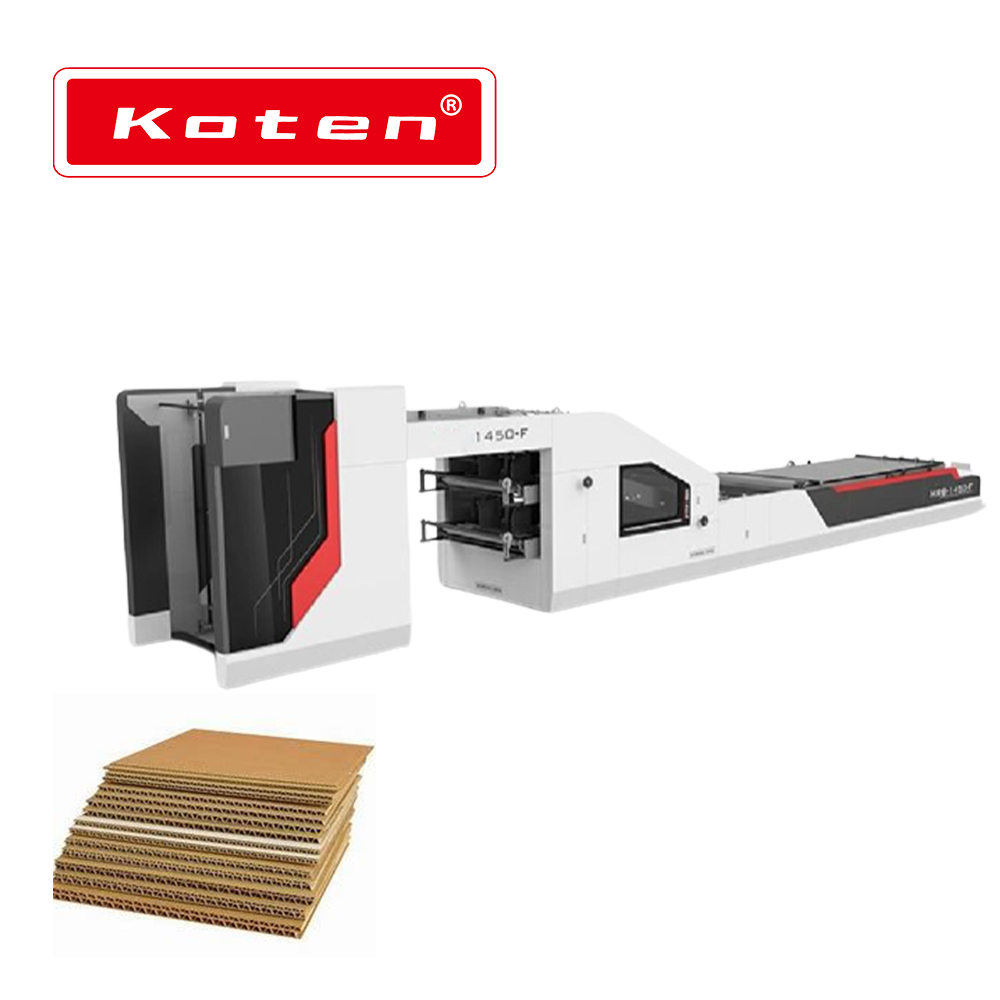

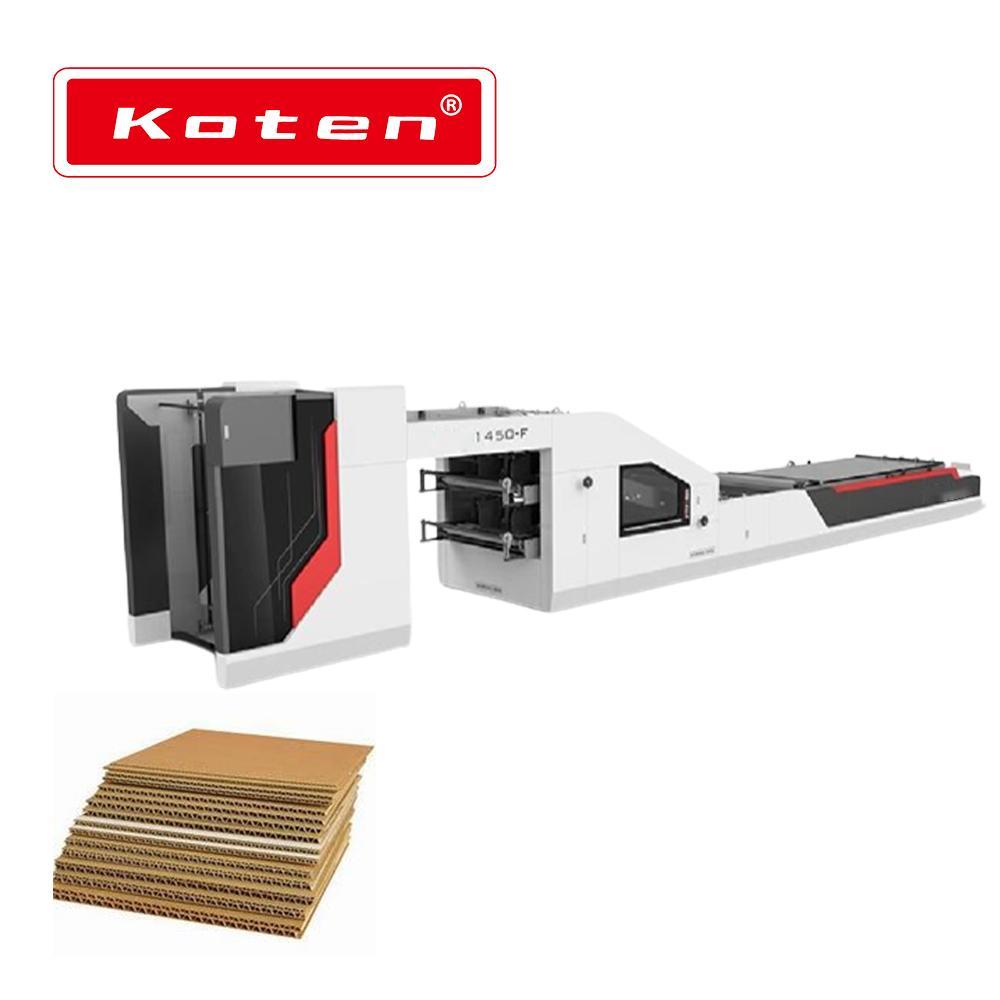

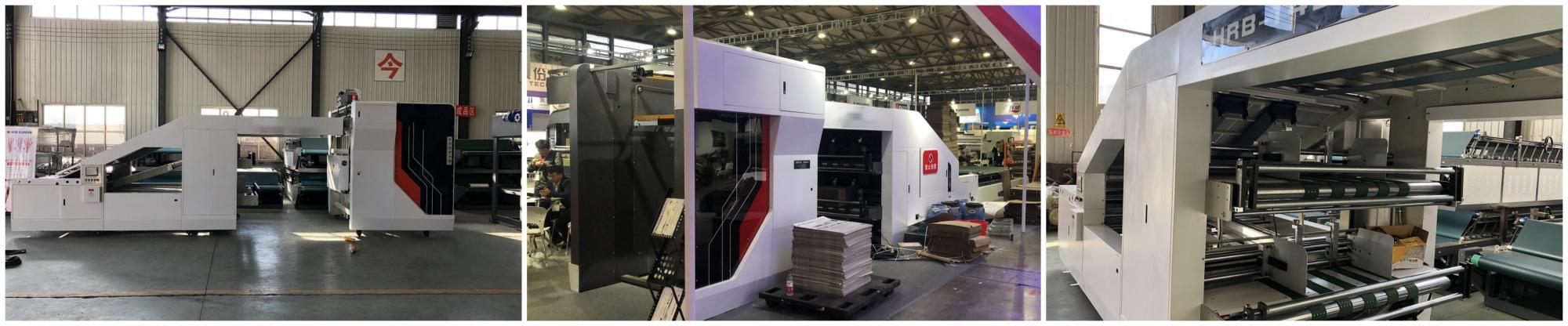

F La série de flûte multicouche entièrement automatique est constituée de section de levage de papier visage automatique, de section de transport en papier, de papier à double fond synchronisé ou de transmission asynchronisée, section de positionnement en papier à double fond, section de collage cyclique, section appuyant, section de livraison et section de collecte automatique. Il convient pour plastifier le papier imprimé sur la planche ou le carton ondulé qui est plus épais que 350 gsm, avec des caractéristiques de haute précision et de grande vitesse. Il s'agit de la machine de plastification idéale pour toutes sortes de sociétés d'emballage domestiques et à l'étranger.
1- servomoteur

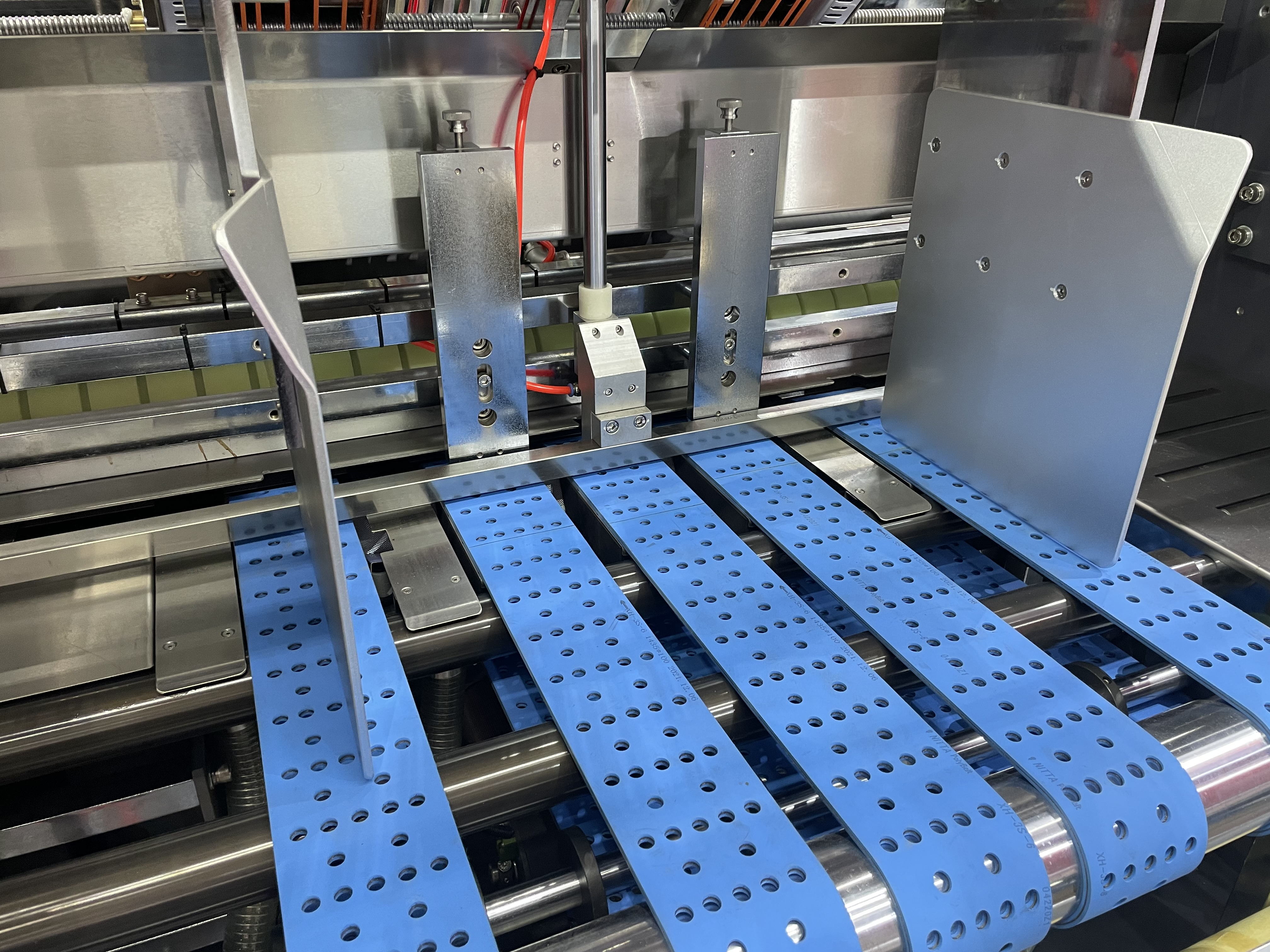

2- Transfert de vide
Système électrique Siemens entièrement
4- Système de télécommande
5- Auto Set par HMI et PLC
Trois en un 2 + 2 + 1 ou 4 + 2 + 1
Modèle | 1300F | 1450F | 1600F |
Max Papier Taille | 1300x1200 mm | 1450x1200 mm | 1580x1200 mm |
Mine Taille | 520x520 mm |
Affronter Papier Épaisseur | 150-600gsm |
Bas Papier | A / b / c / e / f / g 2ply Flûte ≤ 10 mm |
Précision | 1,5 mm |
Max Vitesse | 4000-6000pcs / h |
Hauteur De Affronter Papier Pile | 1600 mm |
Affronter Papier Tableau Capacité | 1500 kg |
Hauteur De Bas 2ply Pile | 400 mm |
Total Pouvoir | 20/22 / 22KW |
Servo Qté | 2 |
Opération Chemin | AUTO ENSEMBLE |

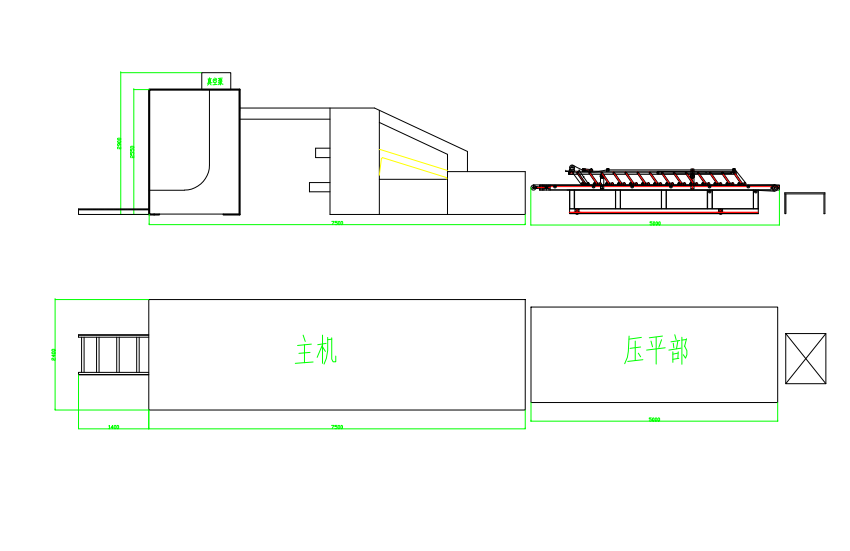

Dimension | 15x2.2x2.6m | 15x2.4x2,5m /15x2.5x2,5m |
/Machine Poids | 5000 kg | 5500 kg / 6000 kg |
NON. | NOM | MODEL | MARQUE |
1 | ONDULEUR | V20 4.0 Kw | Siemens |
2 | ONDULEUR | V20 2.2 Kw | Siemens |
3 | ONDULEUR | V20 1.5 Kw | Siemens |
4 | CLu | intelligent 200 ST40 | Siemens |
5 | TOUCHE ÉCRAN | intelligent V700 C'est-à-dire | Siemens |
6 | Contacteur | 3TS30 01E | Siemens |
7 | THERMIQUE PROTÉGER | 3UA59 40-2A | Siemens |
8 | RELAIS | Zys4n-jdc24v | Siemens |
9 | AIR CHANGER | 5SP4391-7 C100 | Siemens |
10 | BOUTON | LA39-B2-11 / R-GT | Siemens |
11 | URGENCE | LA39-A1-11Z / R | Siemens |
12 | CHANGER | LA39-B2-11X / K | Siemens |
13 | RELAIS Soket | 13Y9W1 | Omron |
14 | RELAIS Soket | 13Y9W1 | Omron |
15 | Servo MOTEUR | SV-DB100-1R5-4-1R | Invt |
16 | FREIN Résistance | 500W 50Ω | CHINE |
